Устройство для обнаружения кода на ПЭТ-бутылках

1. Усовершенствованный алгоритм стабилен и обладает высокой точностью обнаружения.

2. Обнаружение различных позиций кода.

3. Максимальная скорость составляет до 72000 бушелей в час.

Связаться сейчас WhatsApp

информация о продукте

I. Обзор проектного оборудования

Название проекта: Крышка для ПЭТ-бутылки, противоугонное кольцо, система контроля уровня жидкости и контроль качества струйной печати.
Описание проекта: Автоматизированное обнаружение и отбраковка ПЭТ-бутылок с дефектами крышек, противоугонных колец, уровня жидкости и качества струйной печати.
Максимальная производительность: до 60 000 бутылок в час.
Тип бутылки: ПЭТ-бутылки
Диапазон допустимой емкости: от 200 мл до 2 л.

II. Экологические требования

Рабочая высота: 5–3000 м над уровнем моря.
Рабочая температура: 5–40 °C
Относительная влажность: 50–65% РВ
Заводская инфраструктура: плоскостность пола, несущая способность и сопутствующие параметры должны соответствовать национальным стандартам для обеспечения стабильной работы.
Условия хранения: После доставки оборудование и комплектующие должны храниться в соответствии с национальными стандартами. Во время хранения необходимо обеспечивать надлежащую смазку и техническое обслуживание, чтобы предотвратить повреждение поверхности, деформацию или другие проблемы, влияющие на установку, ввод в эксплуатацию или эксплуатацию.

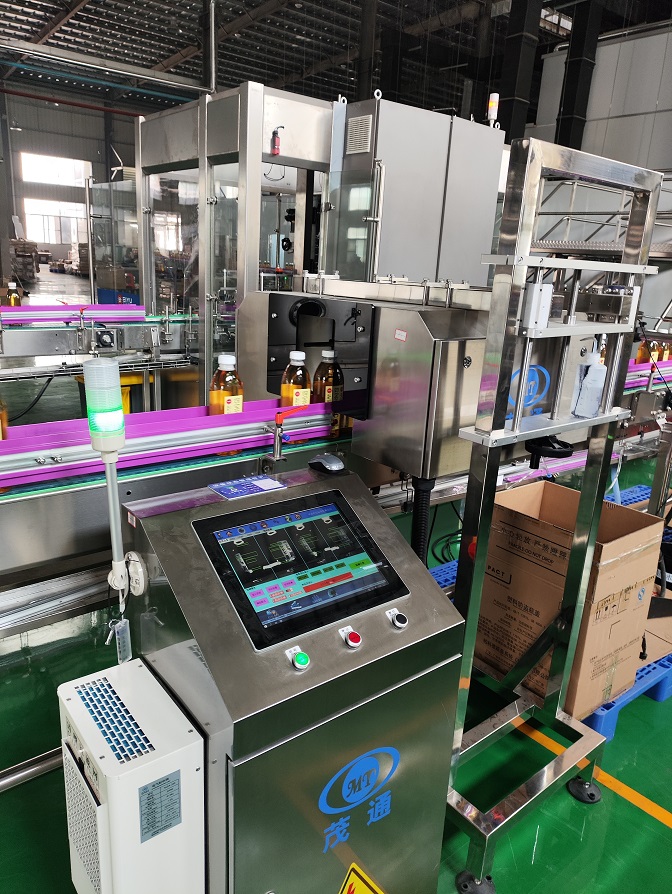

Устройство для обнаружения кода на ПЭТ-бутылках

III. Условия эксплуатации оборудования

Электропитание: 220 В, 50 Гц, однофазное (предоставляется заказчиком; специальные напряжения должны быть указаны заранее, так как они могут повлиять на технические характеристики, доставку и цену).
Общее энергопотребление: приблизительно 2,4 кВт
Управляющее напряжение: 24 В постоянного тока
Сжатый воздух: 4–12 Па (заказчик должен обеспечить трубопровод от источника до основного блока).

IV. Описание оборудования

Место установки: Устанавливается непосредственно на конвейерной линии в специально отведенном участке контроля и отбраковки.
Пункты проверки:

Отсутствует колпачок
Крышка повышенной высоты
Наклоненная крышка
Сломанное противоугонное кольцо
Низкий уровень жидкости
Отсутствует струйный отпечаток
Чрезмерная струйная печать

Принцип обнаружения:

Когда ПЭТ-бутылка проходит мимо датчика положения, датчик обнаруживает ее присутствие, и блок управления записывает как идентификатор бутылки, так и сигнал энкодера.
Затем датчик запускает камеру для захвата изображений крышки, уровня жидкости и струйного кода. Процессор изображений анализирует полученные данные и одновременно отправляет результаты на HMI (для мониторинга в реальном времени) и на ПЛК (для подготовки к отбраковке).
При обнаружении дефекта блок управления выдает команду на отбраковку, предписывая устройству отбраковки удалить обнаруженную дефектную бутылку с производственной линии.

4. Механические компоненты оборудования

модель	Имя	Компоненты	Функциональное описание	Примечание
1	Распределительный шкаф	Состоит из процессора обработки изображений, интерфейсного процессора, контроллера стробоскопа и ПЛК.	Обеспечивает электропитание всей системы, обрабатывает изображения и контролирует отбраковку дефектной продукции.
2	Модуль обнаружения	Светодиодный источник света, промышленная ПЗС-камера и датчик.	Динамически захватывает изображения ПЭТ-бутылок.
3	Устройство отбраковки	К основным компонентам относятся электромагнитные клапаны и механические детали.	Принимает сигналы и контролирует отбраковку бракованной продукции.

5. Электрический состав оборудования

модель	Имя	Единица	Примечания к бренду	Количество
1	Встраиваемый промышленный компьютер для обработки изображений (4 порта Ethernet) i5+4G+120G	Единица	Тайваньский пылезащитный корпус Chaoen, высокая скорость обработки и превосходная стабильность.	1
2	Цифровая высокоскоростная гигабитная камера DAHUA	Единица	Разрешение 680x480, импортировано из Канады, ведущий бренд в отрасли.	4
3	Модуль ввода/вывода камеры	Набор	Сделано в Китае	4
4	Объектив	Кусок	COMPUTAR 6MP, 12mm	4
5	Кабель для подключения камеры 50/30	Кусок	Сделано в Китае, 5 м	4
6	Блок питания постоянного тока MW.24 В 75/120 Вт (DRP-75/120-24)	Кусок	Тайвань имеет в виду добро	2
7	ПЛК	Кусок	Маотун разработал самостоятельно	1
8	Сенсорный дисплей	Кусок	Тайваньский IEI 15-дюймовый	1
9	Контроллер источника света	Единица	Разработано в Китае, 4-стороннее асинхронное срабатывание, технология управления мерцанием экрана, значительно продлевающая срок службы источника света.	1
10	Фотоисточник света	Единица	Индивидуально подобранная подсветка поверхности, инфракрасная и синяя.	4
11	Шкаф распределения питания	Кусок	Сделано в Китае, материал 304, матовая, травленая, оксидированная и шлифованная отделка.	1
12	Одноступенчатый отбраковщик Моно	Кусок	Изготовлено на заказ, пневматического типа, из материала 304.	1
13	Отбраковать цилиндр блока	Кусок	Высокоскоростной цилиндр Norgren, Великобритания	1
14	Электромагнитный клапан отбрасываемого блока	Кусок	Высокоскоростной электромагнитный клапан MAC, США, скорость срабатывания 4,9 мс	1
15	Кодер	Кусок	Сделано в Китае, Hode, инкрементальный тип	1
16	Низковольтные электрические компоненты	Кусок	Шнайдер, Франция	Несколько
17	Система обработки изображений	Кусок	Компания Maotong разработала продукт самостоятельно и может разработать версию 3.0 в соответствии с потребностями заказчика.	1
18	Специальное холодильное оборудование - промышленный кондиционер	Кусок	Shanghai Highly Special, мощность охлаждения 320 Вт.	1
19	Клеммные колодки	Кусок	Ханивелл, США	Несколько
20	Фотоэлектрический датчик	Кусок	Леуз, Аврора, Национальная полиция Филиппин	1
21	Другие электрические компоненты	Кусок	-	Несколько
22	Материал корпуса и обработка поверхности	Кусок	Материал 304, механические детали igus®, матовая, травленая, оксидированная и шлифованная отделка.	1
23	Сигнальная лампа	-		Несколько
24	Водомасляный сепаратор	-	Трехцветный свет башни Шнайдера	Несколько
25	Реле	Кусок		1
26	Материал стекла	Кусок	ЭйрТак	1

6. Схема конструкции испытательного шкафа.
