Может вакуумная инспекционная машина

I. Обзор оборудования

Название проекта: Онлайн-проверка на предмет утечек разлитой продукции

Область проверки: обнаружение дефектов, связанных с утечками, включая утечки жидкости, отсутствующие прокладки, излишние прокладки и вздутые банки.

Максимальная производительность: до 1200 банок в минуту.

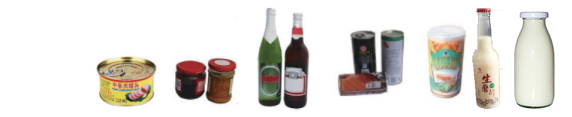

Совместимые типы контейнеров: применимо к жестяным банкам, трехкомпонентным банкам, стеклянным бутылкам, металлическим крышкам и другим плоским магнитным крышкам (см. рисунок ниже).

II. Принцип обнаружения

Система использует технологию электромагнитных импульсов (ЭМИ), которая генерирует мгновенный направленный импульс к поверхности крышки. Возникающее магнитное поле возбуждает крышку, вызывая её вибрацию и излучение эха. Это эхо улавливается встроенным в зонд акустическим датчиком и передаётся в блок анализа. Поскольку продукты с утечками имеют другой профиль внутреннего и внешнего давления по сравнению с правильно запечатанными продуктами, эхосигналы соответственно изменяются. Выявляя эти акустические различия, система может надёжно определить целостность герметичности продукта.

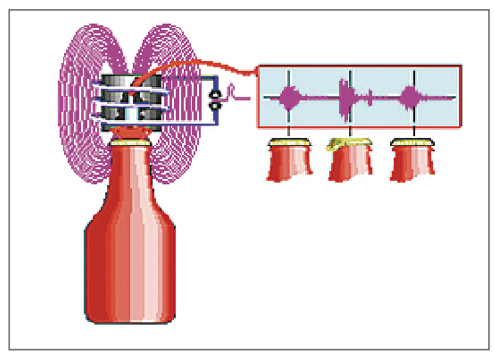

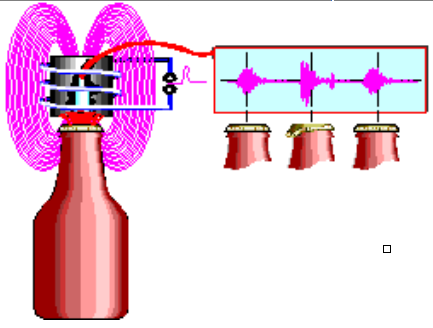

Принципиальная схема обнаружения акустических волн

II. Принцип обнаружения

Система использует технологию сканирования поверхности для непрерывного контроля состояния верхней части каждой стеклянной крышки. В случае неплотного прилегания или аномального внутреннего давления на поверхности крышки происходят резкие изменения. Эти изменения используются в качестве индикаторов для определения соответствия герметичности крышки (или внутреннего давления) стандартам качества.

III. Особенности оборудования

Бесконтактный контроль обеспечивает высокую скорость и точность, не оказывая воздействия на продукт.

Адаптивная производительность автоматически подстраивается под изменения скорости производственной линии, обеспечивая динамическое обнаружение в режиме реального времени.

Герметичная конструкция основного блока обеспечивает герметичность, защиту от запотевания и водонепроницаемость, что обеспечивает отличную адаптацию к окружающей среде.

Аппаратная схема в сочетании со встроенной операционной системой обеспечивает надежную и долговременную стабильность.

Двойная система сигнализации объединяет звуковые и визуальные оповещения, а неисправные контейнеры автоматически удаляются.

Удобный интерфейс с поддержкой китайского языка, ЖК-дисплеем со светодиодной подсветкой и четким интерактивным дисплеем.

Хранилище большой емкости поддерживает до 10 профилей продуктов, оптимизируя автоматизированную работу и переключение продуктов.

Превосходное соотношение цены и производительности: все основные компоненты закупаются у всемирно известных брендов, что гарантирует надежное качество.

Прочная конструкция с использованием рамы и опор из нержавеющей стали марки 304, с промышленной степенью защиты до IP65.

Передовые акустические технологии, включающие методы гидролокационного обнаружения и анализа звука, разработанные Институтом океанографии.

Точность обнаружения:

Примечание: Резкие изменения температуры могут повлиять на результаты обнаружения и вызвать ложные срабатывания.

V. Требования к установке

Данное оборудование устанавливается на горизонтальной однорядной конвейерной цепи. Оно состоит из двух компонентов: детектора и отбраковки. Длина конвейерной цепи должна быть не менее 1,5 метров, желательно больше. Убедитесь, что пластина цепи неподвижна во время транспортировки, и установите оборудование после охладителя для проверки. (Важно)

Место установки

1. Материал крышки должен быть магнитным и изготовлен из одной партии. Использование крышек из разных партий может снизить эффективность обнаружения.

2. Электропитание: переменный ток 220 В, 50 Гц, общая потребляемая мощность менее 120 Вт. Если в вашей стране используется другой стандарт напряжения, пожалуйста, сообщите нам об этом заранее.

3. Для отбраковки необходим внешний сжатый воздух с минимальным давлением 4 бар и максимальным давлением 12 бар.
