Машина для проверки кода на дне банки

I. Обзор оборудования

1. Приложение

Эта система предназначена для поточной инспекции струйной печати на днищах банок на высокоскоростных линиях по их производству. Она автоматически выявляет и отбраковывает банки с дефектными или отсутствующими кодами на дне.

2. Ключевые особенности

Бесконтактная технология онлайн-инспекции, гарантирующая отсутствие повреждений банок.

Высокая скорость работы с возможностью проверки до 72 000 банок в час.

Расширенные функции распознавания, поддерживающие коды даты (год, месяц, день), фиксированные данные (например, заводские коды TN, HB, GM, HG, «Квалифицировано», коды защиты от подделок) и исправление ошибок. Система может автоматически корректировать коды даты без ручного вмешательства.

Интуитивно понятный HMI (человеко-машинный интерфейс) с многоуровневым контролем доступа.

Быстрое и эффективное обучение новым шаблонам кода.

Система синхронного подсчета на основе энкодера обеспечивает точную отбраковку даже в случае колебаний или остановок линии.

Встроенная система кондиционирования промышленного класса обеспечивает стабильную работу при длительной эксплуатации в условиях высоких температур.

Функции могут быть настроены в соответствии с производственными потребностями заказчика.

Автоматическое хранение фотографий дефектов, организованное ежедневно с настраиваемыми сроками хранения.

Программное обеспечение для контроля Maotong последнего поколения эффективно отфильтровывает помехи от логотипов и царапин на дне банки, сводя к минимуму ложные отбраковки.

Функция непрерывной отбраковки и автоматической остановки для обеспечения качества.

Круглосуточный удаленный доступ для мониторинга и управления.

Полная 360-градусная проверка кодирования без слепых зон.

Обнаружение с нулевой задержкой, позволяющее избежать ложных отбраковок, вызванных трением банок, застреванием, блокировкой или ручной установкой на линию.

II. Возможности обнаружения

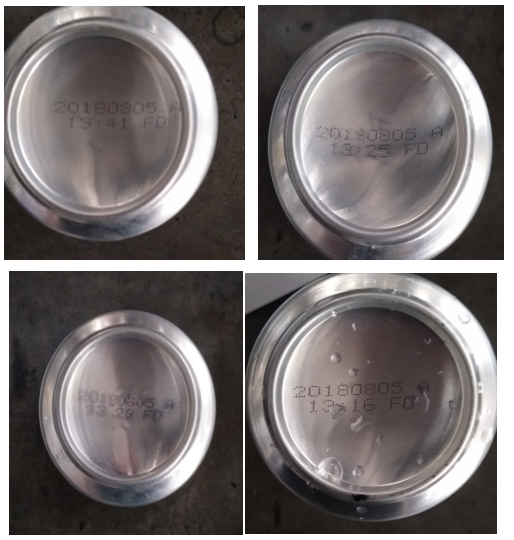

Проверка наличия кода, включая обнаружение отсутствующих отпечатков, отпечатков крышек или перевернутых банок.

Обнаружение размытого кода — определяет символы, которые размазаны или нечитаемы для человеческого глаза.

Обнаружение ошибок – определяет неверные коды даты, заводские коды и коды защиты от подделки.

Обнаружение отсутствующих символов – точность распознавания отсутствующих элементов более 20%.

Распознавание символов – считывает и интерпретирует информацию струйной печати.

Обнаружение отклонения положения – сигнализирует коды, выходящие за пределы заданных позиционных допусков.

Обнаружение дубликатов кода – идентифицирует несколько одинаковых кодов.

Примечание: Система обладает уникальным преимуществом в обнаружении ошибок струйной печати и отдельных дефектов символов. Для проверки достаточно простого теста: банки, произведенные в предыдущий день, повторно пропускаются через линию; система контроля безошибочно отбракует банки с некорректной датой выпуска.

3. Место установки

4. Принцип обнаружения

Цифровая камера Gigabit Ethernet делает фотографии сверху, проводит цифровой анализ полученных изображений и отбраковывает некачественные банки.

Банки проходят через датчик позиционирования, который определяет их прибытие. Блок управления регистрирует идентификационный номер банки и текущий сигнал энкодера. Датчик позиционирования активирует цифровую камеру для захвата изображения текущей кодировки банки и передает его в процессор обработки изображений по сети. Процессор обработки изображений обрабатывает и анализирует полученное изображение и передает результаты как в человеко-машинный интерфейс для динамического отображения, так и в блок управления. При получении сигнала о несоответствии блок управления уведомляет отбраковщик об удалении несоответствующих банок с соответствующим идентификационным номером в режиме онлайн.

V. Конфигурация оборудования и точность проверки

(I) Технические характеристики оборудования

А. Технические параметры

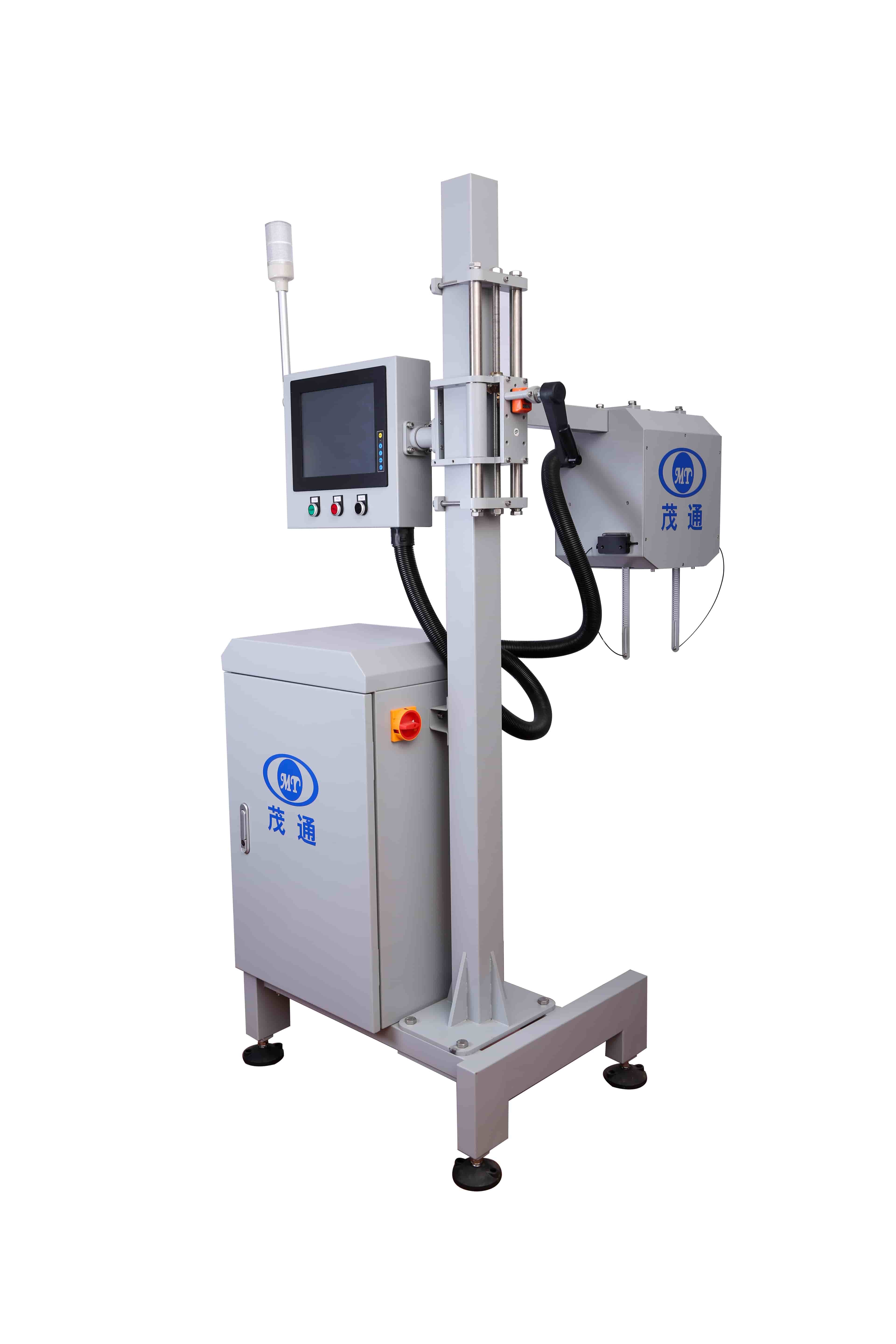

Название оборудования: Система контроля струйной печати

Модель: MT-YLG-OCR-03

Максимальная скорость производства: 72 000 бутылок/час (сервоуправляемая отбраковка при превышении 72 000 бутылок/час)

Область проверки: качество струйной печати

Метод отбраковки: высокоточная онлайн-отбраковка дефектных банок, выявленных инспекционным блоком

Рейтинг безопасности: IP65

Б. Основные области применения

Эта система широко применяется на линиях по производству банок для напитков для проверки струйных кодов на банках, обеспечивая выявление и автоматическую отбраковку дефектной продукции.

C. Основные технические преимущества

Оптимизация труда — снижение зависимости от ручного контроля, снижение требований к рабочей силе и производственных затрат.

Повышение эффективности – увеличение производительности производства при сохранении высоких стандартов качества.

Соответствие стандартам – точность контроля полностью соответствует техническим характеристикам и стандартам качества производителя.

D.Точность обнаружения:

Примечание: процент отбраковки для тестового образца «Без кодирования» в таблице показывает, что на каждые 10 000 проверенных банок может прийтись одна, которая не будет отбракована. Это теоретические экспериментальные данные, и то же самое относится к другим тестовым образцам. Вышеуказанные тестовые образцы тестируются в режиме реального времени для каждой банки, а не только во время передачи смен.
