Установите условия проверки кода на машине до того, как встроенные коды выйдут из строя
Высокоскоростная линия упаковки может быстро потерять прослеживаемость, когда коды даты, партии или струйные отпечатки становятся отсутствующими, избыточными или нечитаемыми. Машина для проверки кодов помогает превратить проверку кодов из эпизодической выборки в встроенный визуальный контроль, чтобы несоответствующие бутылки можно было выявить и удалить до того, как они продолжат движение по линии.
Что проверяет машина
Машина для проверки кодов используется для контроля качества струйной печати на производственных линиях. В проектах по проверке ПЭТ-бутылок область контроля включает отсутствие струйной печати и избыточную струйную печать, а также связанные проверки, такие как отсутствие крышек, слишком высокие крышки, смещенные крышки, поврежденные защитные кольца и низкий уровень жидкости. Это важно, потому что читаемый код является частью прослеживаемости продукта, в то время как дефекты крышек, наполнения и колец влияют на то же окончательное решение о выпуске.
В условиях практической упаковки проверка кода часто оценивается совместно с проверкой крышекиобнаружения уровня жидкости. Таким образом, машина для проверки кода может быть частью более широкой станции контроля качества, а не отдельной визуальной проверкой.
Этот более широкий контекст важен на современных высокоскоростных линиях, поскольку дефекты редко возникают изолированно. Отсутствующий код даты может появиться вместе с нестабильным расстоянием между бутылками, проблемами с обработкой крышек или колебаниями в наполнении продукта. Когда данные проверки объединяются на одной станции, упаковочная команда может просматривать несколько критических для выпуска точек в реальном времени, вместо того чтобы полагаться на разрозненные ручные проверки. Это улучшает видимость линии, укрепляет записи отслеживаемости и снижает риск попадания дефектных контейнеров на вторичную упаковку или отгрузку.
Как работает встроенная проверка

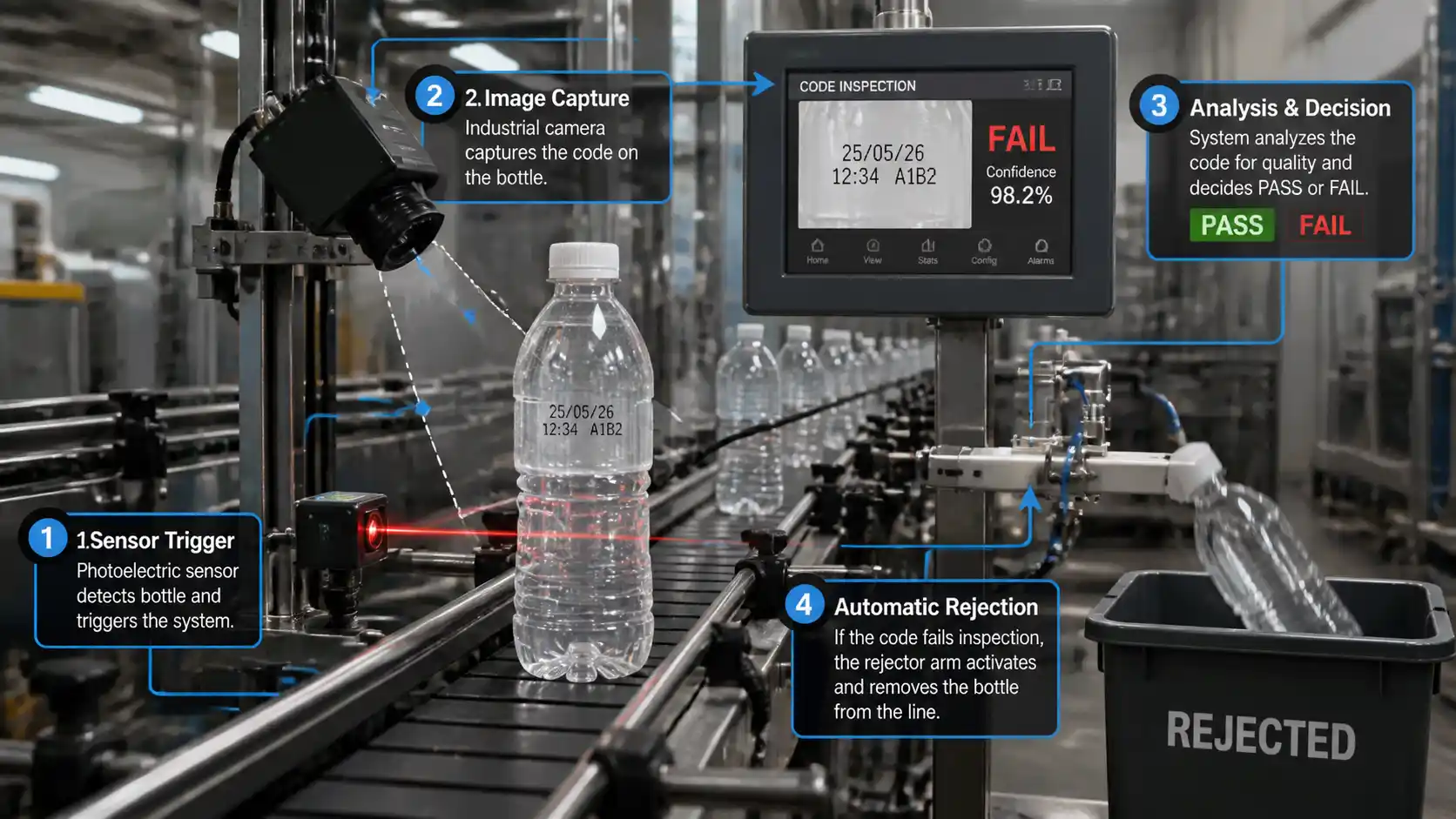

Рабочий процесс прост. Когда каждая ПЭТ-бутылка проходит через датчик позиционирования, блок управления записывает идентификатор бутылки и сигнал энкодера. Затем камера делает снимки зон контроля, включая струйную маркировку. Процессор изображений анализирует снимки, отправляет результаты на HMI для отображения в реальном времени и передаёт окончательное решение на ПЛК для логики отбраковки.
Если система обнаруживает несоответствующую бутылку, отбраковщик удаляет бутылку, связанную с записанным идентификатором. Этот процесс, привязанный к энкодеру, помогает поддерживать точность отбраковки даже при изменении скорости линии или временных остановках. Для машины контроля кода эта взаимосвязь между датчиком, камерой, процессором, ПЛК и отбраковщиком является ключевой для стабильного инлайн-контроля кода.
В повседневной эксплуатации стабильная работа зависит от временной дисциплины не меньше, чем от качества изображения. Точка запуска должна оставаться синхронизированной с движением бутылки, освещение должно быть постоянным по всему полю контроля, а порог принятия решения программного обеспечения должен быть настроен на фактическое изменение печати на линии. Если какой-либо из этих факторов отклоняется, система может увеличить количество ложных отбраковок или пропустить пограничные дефекты. По этой причине внутрилинейный контроль лучше всего рассматривать как управляемый процесс, а не просто как камеру, установленную над конвейером.
Условия установки и эксплуатации
Стабильное получение изображения во многом зависит от условий на площадке вокруг линии. Рекомендуемая высота установки — 5–3000 м над уровнем моря. Диапазон рабочих температур составляет 5°C–40°C, а рекомендуемая относительная влажность — 50%–65% отн. вл. Ровность пола, несущая способность и соответствующие заводские параметры должны соответствовать соответствующим национальным стандартам для обеспечения стабильной и надежной работы оборудования.
Эти требования — не просто формальные спецификации. Неровные полы могут повлиять на стабильность конвейера, вибрация может снизить согласованность изображения, а плохой контроль окружающей среды может сделать работу камеры и освещения менее предсказуемой. Машина для инспекции кода должна быть установлена там, где движение контейнеров остается стабильным, а зона инспекции достаточно чиста для надежного захвата изображения.
Состав системы
Типичная машина для инспекции кода использует скоординированные механические и электрические модули. Распределительный шкаф обеспечивает питание, обрабатывает изображения и управляет отбраковкой. Модуль обнаружения включает такие компоненты, как светодиодные источники света, промышленные CCD-камеры и датчики для динамического захвата изображения. Устройство отбраковки получает сигналы и удаляет дефектные продукты с линии.
| Модуль | Основная функция |
|---|---|
| Распределительный шкаф | Электропитание, обработка изображений, обработка интерфейсов, управление стробоскопом, управление ПЛК |
| Модуль обнаружения | Светодиодное освещение, съемка камерой, срабатывание датчика |
| Энкодер и блок управления | Запись идентификатора бутылки и отслеживание положения |
| ЧМИ | Мониторинг в реальном времени и отображение результатов |
| Отбраковщик | Автоматическое удаление несоответствующей продукции |
Конфигурация визуального контроля струйной печати, описанная для проектов с ПЭТ-бутылками, поддерживает проверку дефектов кода и может работать в составе более крупноймашинное зрениеинспекционной архитектуры. Перечисленные проектные данные для соответствующих систем контроля ПЭТ-бутылок включают максимальную производительность до 60 000 бутылок в час, а в описании характеристик машины визуального контроля струйной печати указана максимальная скорость до 72 000 бутылок в час.
Контрольный список покупателя
Перед покупкой или установкой машины для контроля кода покупателям следует проверить следующие практические условия:
Машина для проверки кодов работает наилучшим образом, когда механическая стабильность, оптическая четкость и время отбраковки рассматриваются как единая система. Для упаковочных заводов, работающих с ПЭТ-бутылками, стеклянными бутылками или банками, цель заключается не только в обнаружении плохих кодов, но и в том, чтобы каждое решение об отбраковке было отслеживаемым, повторяемым и соответствовало реальному положению каждого контейнера.
Частые вопросы
Какие дефекты может проверять машина для проверки кодов?
Он может проверять проблемы, связанные с струйной печатью, такие как пропуски печати и избыточная печать. В комбинированных системах контроля ПЭТ-бутылок он может использоваться вместе с проверкой крышек, защитных колец и уровня жидкости.
Какая рабочая среда рекомендуется?
Рекомендуемые условия: высота 5–3000 м над уровнем моря, рабочая температура 5–40 °C и относительная влажность 50–65 %.
Как работает автоматическое отбраковывание?
Блок управления записывает идентификатор бутылки и положение энкодера, камера делает снимки для контроля, а ПЛК активирует отбраковщик для удаления соответствующего дефектного продукта.
Почему важны условия хранения?
Правильное хранение, смазка и профилактическое обслуживание помогают предотвратить коррозию, деформацию и повреждение поверхности, которые могут повлиять на последующую установку и нормальную работу.
Предназначена ли машина для контроля кода только для ПЭТ-бутылок?
Описанный здесь проект визуального контроля струйной печати предназначен для ПЭТ-бутылок, в то время как связанные системы контроля охватывают стеклянные бутылки и банки в других областях применения.
